基于Anycasting对汽车铝合金曲轴箱浇排系统的改进

一、模拟基本参数

铸件材质:ADC12  模具材质:SKD61   初始值条件:浇注系统650度 模具200度  压铸速度:低速0.2m/s ,高速3.5m/s

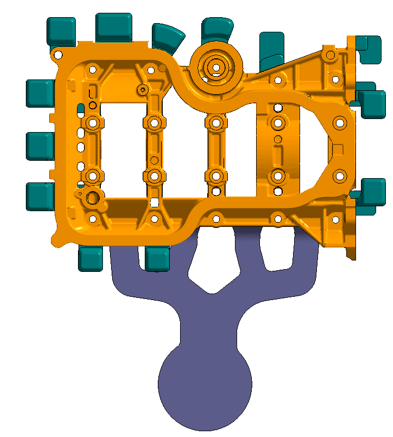

铸造工艺图

/data/wwwroot/www.anycasting.com.cn/article/ue_2020012001584449512.jpg


二、原工艺方案及实际缺陷

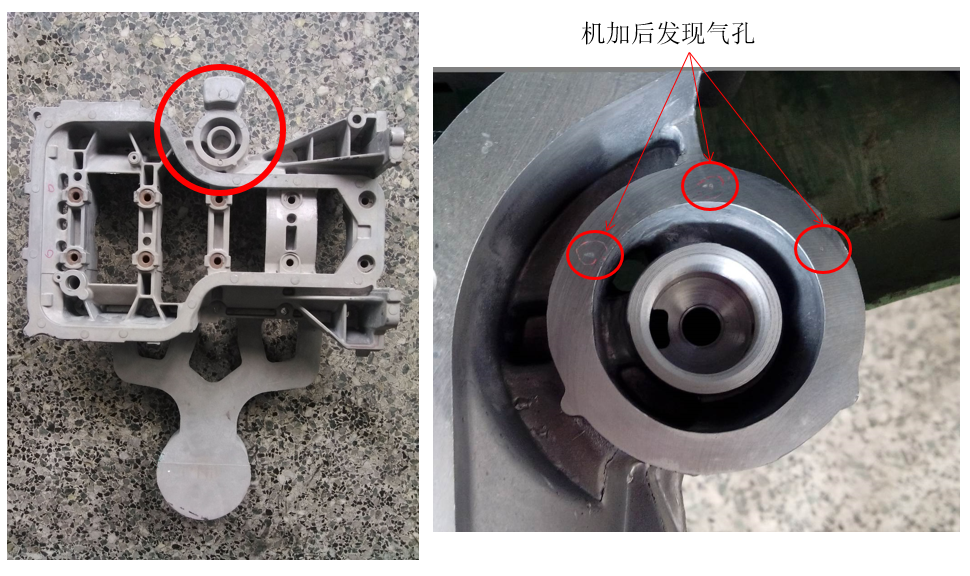

    1.下图所示为实际缺陷位置,右图为放大后的结果:机加工后发现气孔

/data/wwwroot/www.anycasting.com.cn/article/ue_20200120015854615204.jpg

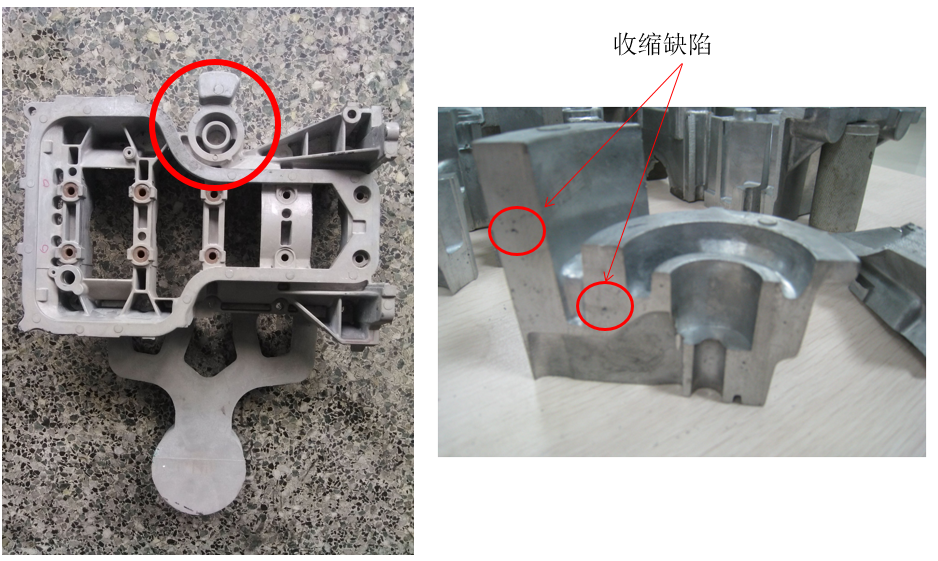

    2.缺陷二(如下图)


/data/wwwroot/www.anycasting.com.cn/article/ue_20200120020100514376.jpg

三、原方案AnyCasting模拟结果分析

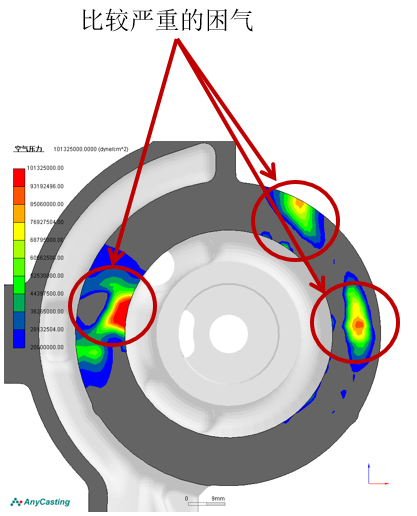

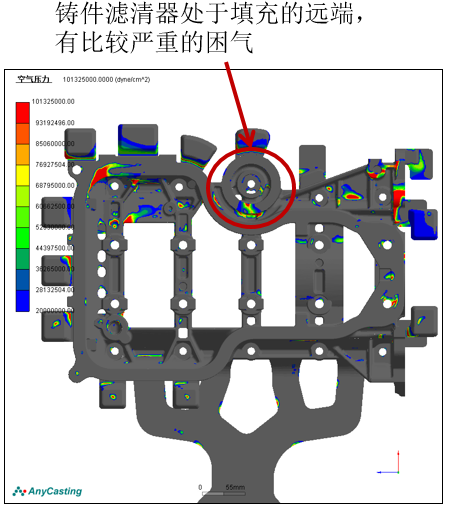

  1. 充型结果-空气压力


    /data/wwwroot/www.anycasting.com.cn/article/ue_20200120020249675421.jpg/data/wwwroot/www.anycasting.com.cn/article/ue_20200120024236581297.jpg

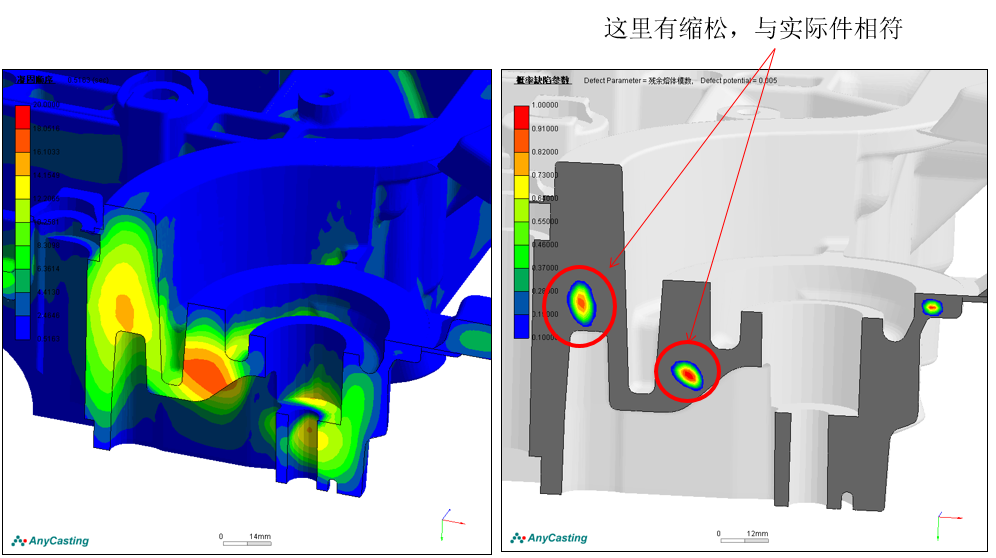

    2.缩松-剖切分析结果

    /data/wwwroot/www.anycasting.com.cn/article/ue_20200120024410629837.jpg


四、工艺方案的优化改善

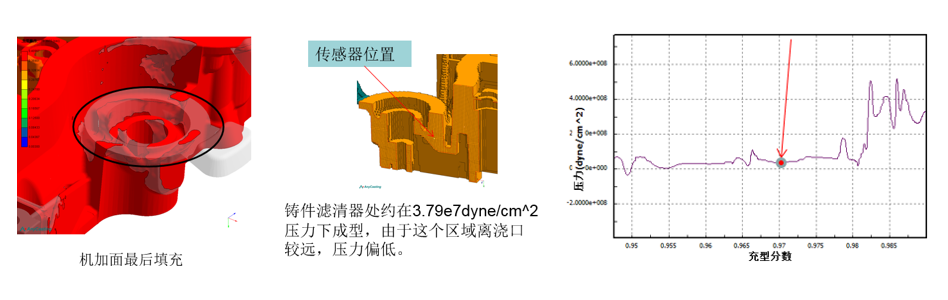

     1.缺陷原因分析

    1)铸件滤清器处机加工面成最后填充区域,困气严重   2)铸件滤清器远离浇口,成型压力偏低,有缩松

    /data/wwwroot/www.anycasting.com.cn/article/ue_20200120025154768130.jpg

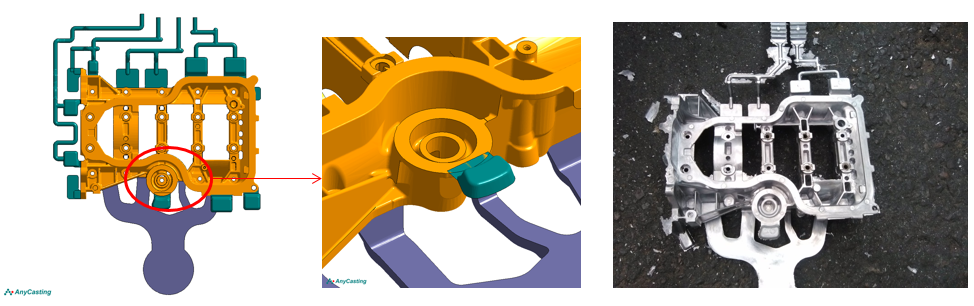

   2.工艺方案的优化

     1)在铸件滤清器一端设置浇口和流道,提高成型压力    2)由下往上填充滤清器区域,改善流态

     /data/wwwroot/www.anycasting.com.cn/article/ue_20200120025542192308.jpg


五、优化方案AnyCasting模拟结果分析

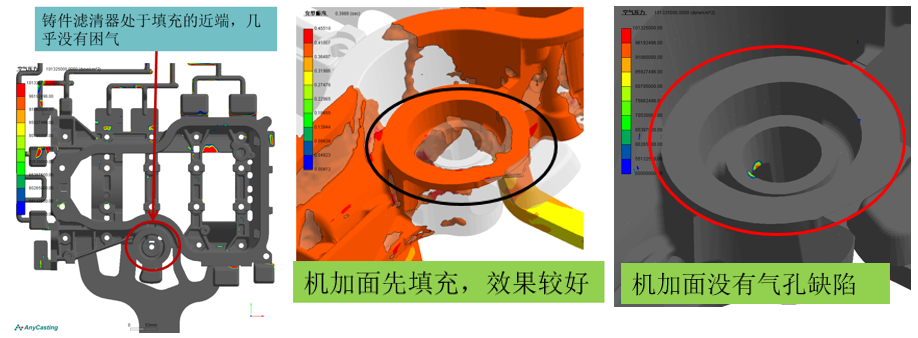

     1.模拟结果分析

     1)铸件滤器器处于填充的近端,几乎没有困气  2)机加面先填充效果较好  3)机加工面没有气孔缺陷

    /data/wwwroot/www.anycasting.com.cn/article/ue_20200120030024825047.jpg


六、原方案与优化方案结果对比

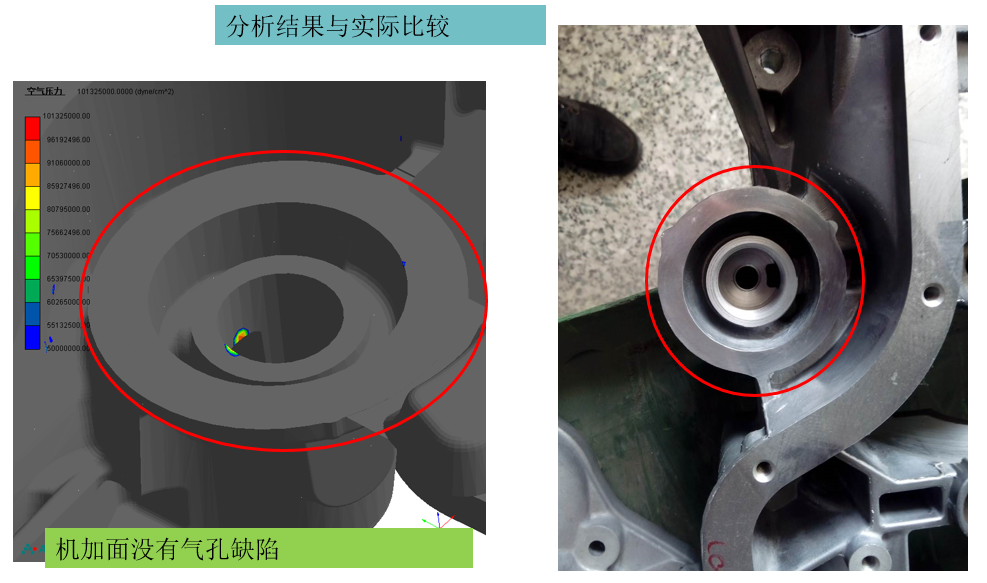

     1.分析结果与实际的对比

      /data/wwwroot/www.anycasting.com.cn/article/ue_20200120030250658043.jpg

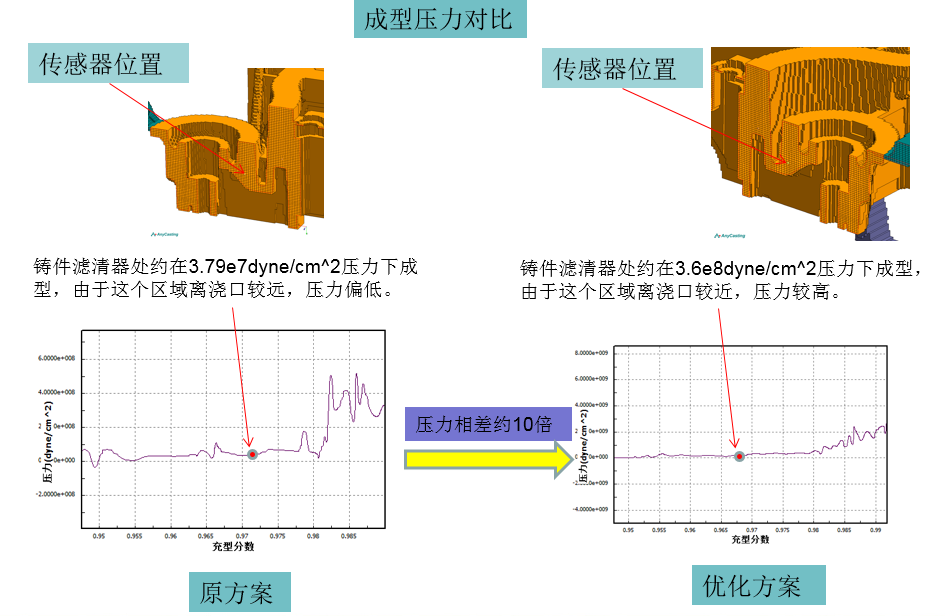

       2.成型压力的对比

      /data/wwwroot/www.anycasting.com.cn/article/ue_20200120030320843156.jpg

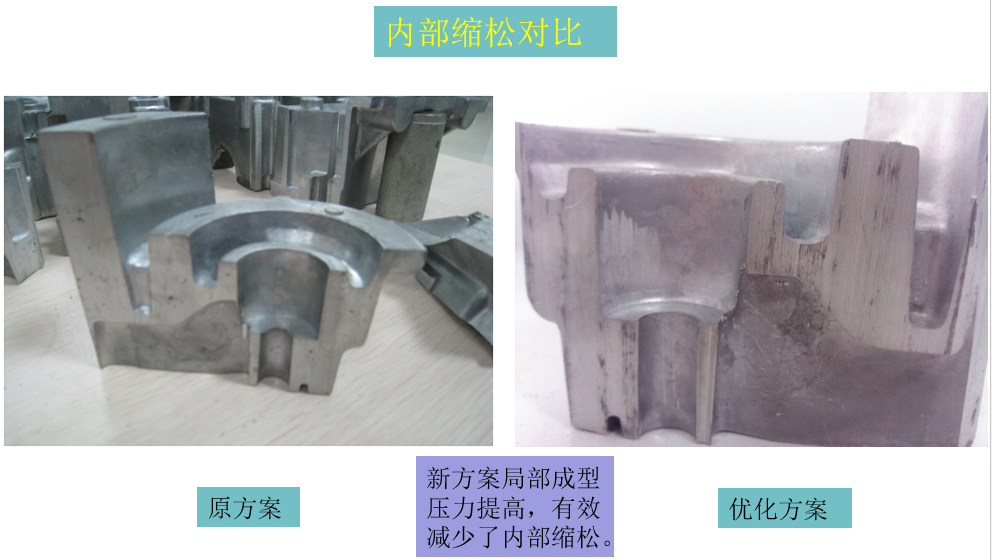

      3.内部缩松的对比

      /data/wwwroot/www.anycasting.com.cn/article/ue_20200120030348193250.jpg

七、总结

      通过AnyCasting模流软件对汽车铝合金曲轴箱浇排系统的分析结果,可以看出AnyCasting模流软件能够准确无误的预测出浇排系统中所存在的气缩孔位置,与实际生产中存在的气缩孔位置基本一致; AnyCasting模流软件能够在模具设计的前期工作中提供很好的技术支持,帮助我们发现浇排系统的不合理处,减少了后期对模具的更改,能够帮助解决生产中存在的问题,从而提高了产品的质量和合格率。
